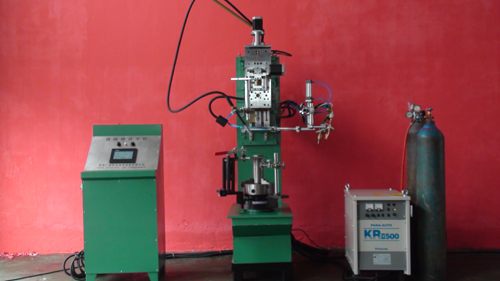

HFXZ销轴焊接专机
销轴焊接专机
技
术
说
明
书
制造商：建湖广厦智能焊接设备有限公司
地 址：江苏省盐城市建湖科技创业园59号
电 话：13851161631
传 真：0515-86150003；85609086
网 址：www.86150002.com
一、焊接对象：
1、焊接对象：固定板与销轴角焊缝的焊接
2、材 料：45#、27SiMn、35#、20#、不锈钢；
3、轴体直径：￠20～￠400 mm；
4、工件长度：50～600mm；
二、主要技术参数：
1、焊接速度：3件/分；
2、床身最大回转直径：600mm；
3、承载焊接电流：500A；
4、承载重量：200Kg。
三、设备概述：
1． 该设备主要适用于固定板与销轴角焊缝的焊接，设备以电机为主驱动机构，控制系统采用可编程控制器（PLC）控制，以继电器控制为辅，从而稳妥地实现了焊接的自动化控制。焊接电流电压的大小可以直接在操作面板上设定。整机质量可靠，外表美观，自动化程度高。
2． 该设备底座采用三抓夹持，气动系统升降、微调机构、摆动机构、电控系统、预热系统和电焊机等组成。
四、 自动焊接操作程序：
具体的流程如下：按照生产的要求设定电流电压的大小→调节焊枪的角度→检气→下枪气缸伸出→下枪气缸伸到位→手动切换到自动→启动→自动点火预热→起弧→电机驱动机构旋转完毕→预热停止→收弧→焊枪提升到原点→1个工作循环完毕。
五、 焊缝质量要求：
1. 焊缝宽度适中，焊缝美观；
2. 不允许有气孔、未焊接、凹坑、烧穿、夹渣等焊接缺陷，焊接飞溅小；
3. 焊接抗拉强度≥500MPA。
六、环境要求：
1. 焊接电源：单相AC220V 50HZ 功率 500W
电焊机：三相 AC380V 50HZ；
2. 气源需求： 0.4～0.8Mpa；
3. 相对湿度：＜80%；
4. 设备与附件装置都必须在设计、制造、安装上符合GB5083-85《生产设备安全，卫生设计总则》和GB4064-83《电器设备安全设计导则》及以下国家标准和规范：
GB87 工业企业生产过程中躁声控制规范
BJ18 机械工业职业安全卫生设计规则
GB502318 机械设备安装工程施工及验收通用规范
JB/ZQ4000.3-86 焊接件结构尺寸公差与形位公差
七、调试工件的供给
在甲方调试验收时，由乙方无偿提供一定数量（具体数量协商确定）所需合格试焊件。
八、技术资料提供：
1、 电气原理图、电气接线图、电器元件布置图；
2、 设备用户手册（含合格证）、
3、 装箱单；
4、焊接电源使用说明书；保修卡
验收：
预验收：在供方现场进行，验收合格后，双方签字《预验收纪要》；
最终验收：在需方现场进行，需方负责协助安装到位，供方负责组装，调试、技术指导和人员培训。合格后需方出具《终给收纪要》；
1、 所有验收条件均依据双方同时认可并签定的验收标准执行；
2、 最终验收试件采用买房提供的图纸和试件。
九、安装调试及保修服务：
1. 需方需派人员配合设备的安装调试，并能够提供安装工具；
2. 供方应对需方操作，维修人员免费培训，包括操作机台技术等方面，提供相关文件资料；
3. 设备保修期为验收签字之后12个月，买方在使用设备时发生异常，通知卖方，在2小时内回复，及时安排人员到场维修
4. 设备质保期满后，卖方对售出的设备仍有继续提供服务的责任与义务，仍终身提供广泛、优惠的技术服务。
十、主要配置：
|
序号 |
名称 |
规格/型号 |
数量 |
品牌 |
|
1. |
全数字焊机 |
KR500 |
壹台 |
松下 |
|
2. |
气保焊送丝机 |
|
壹台 |
松下 |
|
3. |
PLC |
30点带通讯 |
壹套 |
台湾台达 |
|
4. |
触摸屏 |
7英寸彩频 |
壹台 |
台湾台达 |
|
5. |
摆动装置 |
|
壹套 |
广厦 |
|
6. |
直线导轨 |
25B |
壹套 |
台湾ABBA |
|
7. |
滑块 |
25B |
壹套 |
台湾ABBA |
|
8. |
电机 |
55ZTT54PX24 |
|
山特 |
|
9. |
变频调速三相异步电机 |
YUPSOL-4 |
|
力久 |
|
10. |
预热 |
|
壹套 |
|
十一、设备包装运输方式：
1、供方采用适当的保护措施，防止运输过程中损坏设备；
2、运输方式：陆运；
3、交货地点：需方厂房。
十二、其他：
1、 交货期：25天；
2、 价格
3、 未尽事宜双方协商解决。
顺颂商祺！
江苏建湖广厦智能焊接设备有限公司
13851161631
